• 電渦流測功機原理及特點:

一、概述

 電渦流測功機利用渦流損耗的原理來吸收功率的。由測功機、控制器及測力裝置組成測功裝置，可以測取被測機械的輸出轉矩和轉速、從而得出輸出功率。它可以取代磁粉離合器、水力測功機、直流發電機組等，用來測量各種電動機、汽油機、柴油機、齒輪箱等動力機械的性能，成為型式試驗的必要設備。與其它測功裝置相比，電渦流測功裝置具有更高的可靠性、實用性和穩定性。

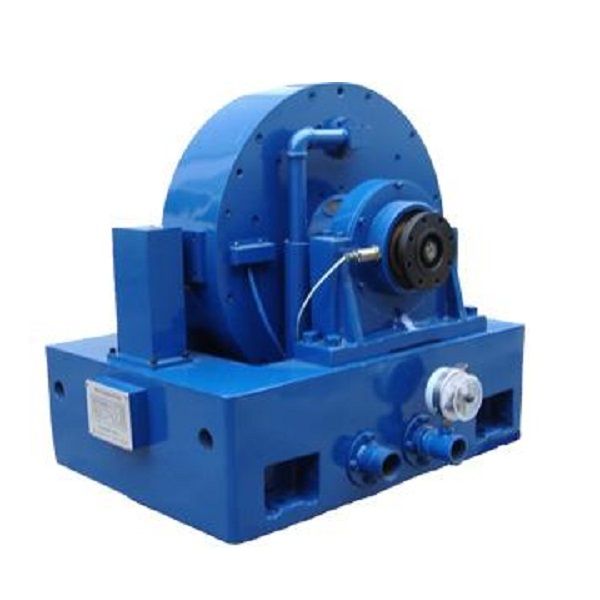

  電渦流測功機分為三類：DW系列高速電渦流測功機、DW系列盤式電渦流測功機、CW系列電渦流測功機。DW系列高速電渦流測功機適用場合：適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如串激電機、電動工具及大功率電機。

二、主要特點

1. 結構簡單、運行穩定、價格低廉、使用維護方便；

2. 采用水冷卻，噪音低、振動??；

3. 輸入轉速范圍寬，可用于變頻調速等各類電動機及動力機械的型式試驗；

4. 控制器采用單相交流電源，控制功率??；

5. 轉矩的測量可以采用電子磅秤、壓力傳感器或高精度轉矩轉速測量儀等，適用于不同測量精度的場合；

6. 該裝置還能作制動器用，制動力矩大。


三、工作原理

電渦流測功機主要由旋轉部分(感應體)、擺動部分(電樞和勵磁部分)、測力部分等組成。感應體形狀猶如直齒輪,產生渦流的地方在導磁渦流環的孔壁上。勵磁繞組通上直流電后,則圍繞勵磁繞組產生一個閉合磁通。當感應體被原動機帶動旋轉時,氣隙磁密隨感應體的旋轉而發生周期性變化,在渦流環孔壁表面及一定深度范圍內將產生渦流電勢,并產生渦流,該渦流所形成的磁場又與氣隙磁場相互作用,就產生了制動轉矩。該轉矩通過外環及傳力臂傳至測力裝置上,由力傳感器將力的大小轉換成電信號輸出,從而達到測轉矩的目的。轉速測量采用非接觸式的磁電式轉速傳感器,將轉速信號轉換成電信號。
